| ZAZQ電動三通合流調節閥 |
|
ZAZX電動三通分流調節閥 |
|
ZAZQ（X）型電動三通調節閥有合流和分流二種型式，由DKZ電動執行機構和三通合流或三通分流調節組成，以電源為動力，接受統一的標準信號0～10mA DC或4-20mA Dc驅使閥門開度與此操作信號相對應。合流閥的作用是將一種流體分成兩路流體。分流合流閥只能對應選用，但當DN≤80時，合流閥可用于分流場合。可替代兩臺單、雙座調節閥，節省投資，占據空間小。ZAZQ（X）型電動三通合流、分流調節閥通常用于熱交換器的兩種介質調節，及簡單的配比調節。
主要技術參數
| 三通閥公稱通徑mm |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 分流 |
|
|
|
|
|
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數Kv |
合流 |
8.5 |
13 |
21 |
34 |
52 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
| 分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
| 公稱壓力 Mpa |
1.6 4.0 6.0 |
| 流量特性 |
直線 |
執
行
機
構 |
Ⅱ型 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-510 |
DKZ-510 |
| Ⅲ型 |
DKZ-510C |
DKZ-310C |
DKZ-410C |
DKZ-510C |
DKZ-510C |
| 出軸推力(N) |
4000 |
4000 |
6400 |
16000 |
16000 |
| 行程mm |
16 |
25 |
40 |
60 |
100 |
| 上閥蓋型式 |
1.6 |
1.0 |
2.5 |
1.6 |
1.5 |
1.0 |
0.65 |
0.4 |
0.3 |
0.16 |
0.26 |
0.18 |
| 允許壓差(Mpa) |
普通式（常溫型），熱片式（中溫型） |
| 介質溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
| 可調比 |
30:1 |
| 法蘭標準 |
鑄鐵按JB78-59，鑄鋼按JB79-59 |
| 輸入阻抗 |
Ⅱ型：200 Ⅲ型：250 |
| 出廠狀態 |
電開（對上閥座而言），如需電關，訂貨時應注明 |
性能指標
| 項目 |
指標值 |
| 基本誤差％ |
≤±3.5 |
| 回差％ |
≤2.5 |
| 死區％ |
≤3.0 |
| 始終點偏差％ |
電開、電關 |
±2.5 |
| |
±2.5 |
| 允許泄量L/H |
符合JB/T7387-94Ⅲ 級 小于閥的額定容量×10-3 |

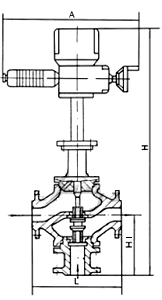

外形尺寸
三通閥公稱
通徑
DN |
A |
L |
H |
H1 |
| 分流 |
合流 |
PN1.6 |
PN4.0 |
PN6.4 |
分流 |
合流 |
PN1.6 |
PN4.0 |
PN6.4 |
PN1.6 |
PN4.0 |
PN6.4 |
| 普通型 |
熱片型 |
普通型 |
熱片型 |
| 25 |
520 |
490 |
185 |
190 |
200 |
|
|
715 |
865 |
|
|
|
140 |
150 |
160 |
| 32 |
520 |
490 |
200 |
210 |
210 |
|
|
721 |
871 |
|
|
|
150 |
160 |
170 |
| 40 |
520 |
490 |
220 |
230 |
235 |
|
|
733 |
883 |
|
|
|
160 |
170 |
180 |
| 50 |
520 |
490 |
250 |
255 |
265 |
|
|
748 |
898 |
|
|
|
180 |
190 |
200 |
| 65 |
520 |
520 |
275 |
285 |
295 |
|
|
839 |
999 |
|
|
|
200 |
220 |
220 |
| 80 |
520 |
520 |
305 |
310 |
320 |
872 |
1032 |
842 |
1002 |
225 |
250 |
265 |
210 |
230 |
240 |
| 100 |
520 |
520 |
350 |
355 |
370 |
896 |
1056 |
846 |
1006 |
245 |
275 |
285 |
220 |
250 |
260 |
| 125 |
520 |
520 |
410 |
425 |
440 |
947 |
1162 |
897 |
1112 |
284 |
320 |
325 |
260 |
300 |
300 |
| 150 |
520 |
520 |
450 |
460 |
475 |
947 |
1162 |
897 |
1112 |
305 |
340 |
340 |
280 |
320 |
320 |
| 200 |
520 |
520 |
550 |
560 |
570 |
965 |
1180 |
905 |
1120 |
350 |
400 |
410 |
320 |
380 |
380 |
| 250 |
520 |
520 |
670 |
740 |
750 |
|
|
|
|
|
|
|
|
|
|
| 300 |
520 |
520 |
770 |
805 |
820 |
