ZDLP電子式電動單座調節閥由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。ZDLP電子式單座調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。ZDLP單座調節閥廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
 |
 |
 |
 |

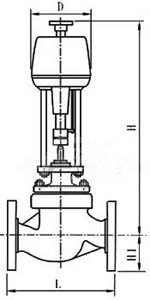

| 配PSL執行機構 |
|

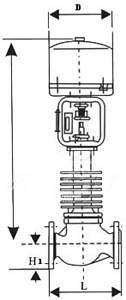

配361L執行機構
(中溫帶波紋管) |
|
外形尺寸
| 電子式單座閥公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
| L(mm) |
PN1.6MPa |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
820 |
| PN4.0MPa |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
473 |
600 |
760 |
850 |
| PN6.4MPa |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
508 |
650 |
800 |
870 |
| H1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
350 |
| 配PSL |
H(mm) |
普通型 |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
1545 |
| 散熱片型 |
888 |
900 |
930 |
937 |
1025 |
1042 |
1085 |
1285 |
1305 |
1805 |
1825 |
| D(mm) |
176 |
225 |
| 重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
570 |
| 配361L |
H(mm) |
普通型 |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
1365 |
| 散熱片型 |
651 |
663 |
815 |
822 |
950 |
967 |
1010 |
1340 |
1385 |
1625 |
1645 |
| D(mm) |
225 |
310 |
| 重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
618 |
允許壓差
| 電子式單座閥公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
| 閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 執行機構 |
允許壓差△P（Mpa） |
| 配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
| PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
| PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
| PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
| 配361L |
361LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
| 361LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
| 361LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
| 361LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
性能指標
| 基本誤差％ |
配3610L±2.5； 帶定位器 ±1.0 |
| 回差％ |
配361L ±2.0； 配PSL±1.0 |
| 死區％ |
1.0 |
| 始終點偏差％ |
電開 |
始點 |
±2.5 |
| 終點 |
±2.5 |
| 電關 |
始點 |
±2.5 |
| 終點 |
±2.5 |
| 可調范圍 |
50：1 |
| 額定行程偏差％ |
2.5 |
| 泄量量L/H |
符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |
執行機構主要技術參數
| 型號 |
額定輸出力N |
速度mm/s |
技術參數 |
| PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
| 201 |
361LSA-08
361LXA-08 |
1000 |
800
800 |
0.25 |
4.2
4.2 |
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄 |
| 202 |
361LSA-20
361LXA-20 |
2000 |
2000
2000 |
0.50 |
2.1
2.1 |
| 204 |
361LSB-30
361LXB-30 |
4500 |
3000
3000 |
0.50 |
3.5
3.5 |
| 208 |
361LSB-50
361LXB-50 |
8000 |
5000
5000 |
1.00 |
1.7
1.7 |
| 312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
| 325 |
361LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
調節機構主要技術參數
| 電子式單座閥公稱通徑mm |
G3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 閥座通徑mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
可與本公司
商洽生產 |
額定流量系數kv
|
直線型 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
| 等百分比 |
|
|
|
|
|
|
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
| 公稱壓力(Mpa) |
0.6,1.6， 2.5， 4.0， 6.4 |
| 行程 |
10 |
16 |
25 |
40 |
60 |
100 |
| 流量特性 |
直線 |
直線，等百分比，快開 |
| 工作溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
| 法蘭尺寸 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 |
| 閥體材質 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
| 閥芯材質 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
| 閥體型式 |
直通單座鑄造球型閥 |
| 上閥蓋型式 |
普通式（常溫），熱片式（中溫），長頸式（低溫） |
| 配用電動執行機構型號 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
| 361L |
361LSA-08
361LXA-08 |
361LSA-20 |
361LSB-30 |
361LSB-
50 |
361LSC-65 |
361LSC-99 |
| 防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-
50 |
|
注： 1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。 2.工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決
